Аэрозольная технология стала неотъемлемой частью современной потребительской упаковки и промышленного применения. От предметов личной гигиены, таких как дезодоранты и лаки для волос, до предметов первой необходимости, таких как дезинфицирующие средства, и даже важнейших автомобильных или фармацевтических составов, аэрозольные системы обеспечивают удобный, контролируемый и эффективный механизм доставки. В основе каждого аэрозольного контейнера лежит высокотехнологичный, тщательно выдержанный компонент: тот аэрозольный клапан .
В то время как потребители испытывают только простое нажатие кнопки, основная механическая работа аэрозольного клапана включает в себя сложное взаимодействие перепадов давления, материаловедения и гидродинамики. В этом подробном техническом руководстве мы подробно разберем, что такое аэрозольный клапан, проанализируем его основные компоненты, изучим механику его работы и рассмотрим ключевые типы, используемые сегодня в мировых отраслях.
1. Понимание концепции: что такое аэрозольный клапан?
Аэрозольный клапан — механическое устройство, предназначенное для герметизации аэрозольного баллона и регулирования дозирования его содержимого. В отличие от традиционных насосных распылителей, которые используют физико-механическую накачку для вытягивания жидкости вверх, аэрозольная система представляет собой среду с предварительным давлением. Клапан служит привратником, удерживая летучую смесь концентрата продукта и сжиженного или сжатого газа-вытеснителя.
Когда клапан приводится в действие (нажимается вниз или наклоняется), он открывает свободный проход. Поскольку внутреннее давление банки значительно превышает внешнее атмосферное давление, продукт резко или плавно продвигается вверх через клапанный механизм. Геометрия клапана определяет, как именно выбрасывается продукт: в виде мелкого тумана, крупной струи, густой пены или постоянной струи.
Принцип перепада давления
Вся система функционирует на основании фундаментального физического уравнения: ΔП = П внутренний − П внешний . Пока P внутренний остается больше, чем P внешний (атмосферное давление), жидкость будет естественным образом ускоряться по направлению к выходному отверстию в тот момент, когда механический барьер клапана будет разрушен.
2. Анатомия аэрозольного клапана: ключевые компоненты.
Стандартный аэрозольный клапан снаружи выглядит компактным, но он собран из множества подкомпонентов, изготовленных с невероятно жесткими допусками (часто измеряемыми в микронах). Неисправность любого отдельного компонента приведет к протечке баллона, засорению системы или ухудшению характеристик распыления. Ниже приведены структурные основы классического узла аэрозольного клапана:

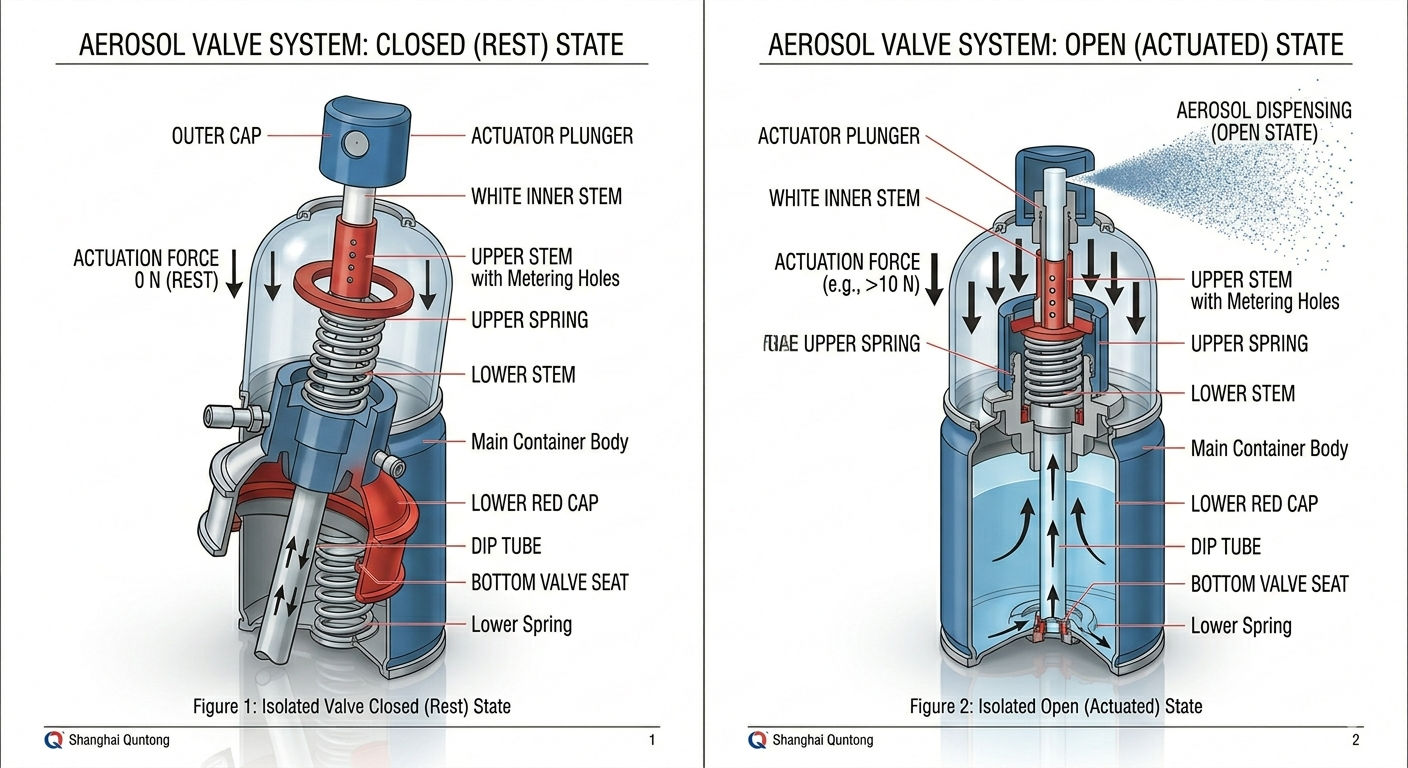

Рисунок 1: Анатомия поперечного сечения и основные компоненты аэрозольного клапана в состоянии покоя (закрыто).
| Компонент | Функция и техническая роль |
|---|---|
| 1. Привод (кнопка) | Часть, обращенная к пользователю, нажималась для выдачи продукта. Он включает в себя последнее выходное отверстие и распылительные вставки, которые разбивают поток жидкости на желаемый рисунок распыления (распыление). |
| 2. Стебель | Вертикальный канал, поддерживающий привод. Он содержит крошечные внутренние отверстия (дозирующие отверстия), которые позволяют составу под давлением попадать в канал штока из корпуса клапана. |
| 3. Внешняя прокладка | Упругое эластомерное кольцо, которое герметизирует место контакта между штоком клапана и монтажной чашкой, предотвращая утечку любого продукта или пропеллента при закрытии клапана. |
| 4. Весна | Обычно изготовленная из нержавеющей стали, пружина оказывает постоянное направленное вверх усилие на шток, обеспечивая мгновенное закрытие клапана и его повторное закрытие в тот момент, когда пользователь отпускает привод. |
| 5. Корпус (корпус клапана) | Центральная камера, в которой заключена пружина и удерживается шток. Он регулирует расход продукта через специальные нижние и боковые ограничители (отводы для пара). |
| 6. Монтажная чашка | Металлическое основание (часто жесть или алюминий), которое крепит весь узел клапана на ободе корпуса аэрозольного баллона. Его часто покрывают защитными лаками для предотвращения коррозии. |
| 7. Погружная трубка | Узкая пластиковая трубка, идущая от нижней части корпуса до самого дна аэрозольного баллона, обеспечивает чистое всасывание концентрата жидкого продукта, не оставляя излишних остатков. |
3. Пошаговая механика: как это работает?
Чтобы полностью понять, как работает аэрозольный клапан, мы должны рассмотреть переход между двумя его основными состояниями: Состояние покоя (статическое) и Активированное состояние (динамическое) .
Рисунок 2: Динамическая работа – активированное состояние (открыто), демонстрирующее открытые пути жидкости и активный поток дозирования аэрозоля.
Фаза 1: Состояние покоя (закрытый клапан)
Когда аэрозольный баллончик стоит на полке, внутренняя пружина из нержавеющей стали сильно толкает шток вверх. В результате этого буртик штока плотно прилегает к эластомерной внешней прокладке. Важно отметить, что крошечные дозирующие отверстия (отверстия), просверленные в боковой части штока, расположены полностью над или полностью заблокированы твердым телом прокладки. Поскольку входные отверстия изолированы от нижней камеры под давлением, ни один состав не может выйти наружу. Контейнер остается полностью герметичным и герметичным.
Фаза 2: Приведение в действие (открытие клапана)
Когда пользователь оказывает давление вниз на кнопку привода, он преодолевает противодействующую силу внутренней пружины. Шток перемещается вниз в камеру корпуса. Это физическое смещение смещает дозирующие отверстия штока ниже линии прокладки, открывая их прямо внутрь корпуса клапана, находящегося под давлением.
Механика потока: Среда под высоким давлением мгновенно выталкивает жидкий продукт вверх через погружную трубку в корпус клапана, через вновь открытые отверстия штока и вверх по центру полого штока. Затем он устремляется в камеру привода, где через микроскопическое отверстие сопла выбрасывается на открытый воздух.
Фаза 3: Распыление и выход
Когда продукт выходит из отверстия привода при атмосферном давлении, растворенный сжиженный газ-вытеснитель быстро расширяется и переходит в истинно газообразное состояние. Это резкое расширение разбивает поток жидкого продукта на миллионы микроскопических капель, создавая идеальный однородный аэрозольный туман или пену, в зависимости от конструкции профиля сопла.
4. Клапаны непрерывного действия и дозирующие клапаны
В зависимости от требуемого применения производители промышленных клапанов разрабатывают системы для выпуска продукта двумя различными способами:
- Клапаны непрерывного распыления: Это самые распространенные варианты. Продукт распыляется непрерывно, пока исполнительный механизм остается нажатым. Их повсеместно предпочитают для таких продуктов, как освежители помещений, аэрозольные краски и спреи для тела.
- Дозирующие клапаны: В основном используется в медицинских ингаляторах (например, ингаляторах от астмы) или в высококачественных дозаторах духов. Эти клапаны имеют специальную внутреннюю камеру, которая изолирует точный, заранее отмеренный объем препарата (например, 50 или 100 микролитров). При нажатии выдается только этот точный объем, и больше не может выйти до тех пор, пока клапан не будет полностью освобожден и переустановлен.
5. Важность индивидуальной настройки клапана
Не существует универсального аэрозольного клапана. Вязкость химического состава, поверхностное натяжение и выбор топлива во многом определяют оптимальные характеристики клапана. Например, состав на водной основе требует совершенно других размеров отверстий и внутренних отводов для пара по сравнению с химическим соединением на спиртовой или масляной основе. Кроме того, необходимо тщательно оценить выбор эластомерных материалов для прокладок, чтобы гарантировать химическую совместимость и предотвратить набухание или разрушение материала с течением времени.
В Шанхайская компания по упаковке спреев Quntong, Ltd. , мы специализируемся на индивидуальной настройке и производстве высокопроизводительных узлов аэрозольных клапанов, разработанных в соответствии со строгими международными стандартами. Регулируя диаметры сопел, выбирая специальные пружины и используя надежные компоненты, мы обеспечиваем оптимизированную форму распыления вашей продукции, постоянный срок годности и безупречную надежность от первого распыления до последнего.
